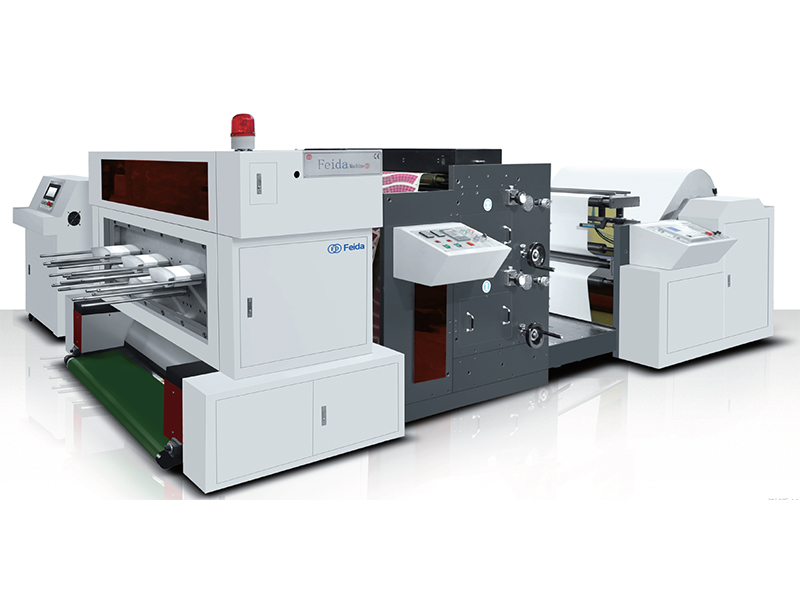

ماكينة طباعة وتقطيع الورق بأسطمبات الكبس فئة FDYC
Printing and Die Punching Machine
تعد ماكينة طباعة وتقطيع الورق بأسطمبات الكبس فئة FDYC مثالية للطباعة بألوان متعددة في الرول، وتنفذ بنمط متزامن تقطيع الورق وإزالة الفضلات بسرعة عالية.
يتميز قسم طلاعة فلكسو بالدقة العالية للتسجيل اللوني. ماكينة طباعة وتقطيع الورق بأسطمبات الكبس هذه مناسب بشكل خاص لتصنيع الأكواب الورقية، الأطباق الورقية، العبوات الورقية ومنتجات التعبئة والتغليف الورقية الأخرى.
| الموديل | FDYC850 | FDYC920 | FDYC1000 |
| أقصى عرض للورق | 850 مم | 920 مم | 1000 مم |
| دقة القطع | ±0.20 مم | ||
| وزن الورق | من 150 إلى 400 جرام لكل متر مربع | ||
| سرعة الماكينة | من 280 إلى 380 مرة في الدقيقة | ||
| ضغط الهواء | 0.6 ميجا باسكال | ||
| استهلاك الهواء | 0.25 متر مكعب في الدقيقة | ||
| أقصى قطر لرول الورق | 1500 مم | ||
| عدد وحدات طباعة فلكسو (مجفف أشعة تحت الحمراء IR) | من 2 إلى 6 ألوان | ||
| توجيه لفة الورق | 1 | ||
| طول تكرار الطباعة | 10” - 22.5” | ||
| خطوة الترس | 1\8 بوصة (3.175 مم) | ||
الموديل: FDYC850
أقصى عرض للورق: 850مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 380 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب في الدقيقة
أقصى قطر لرول الورق: 1500مم
عدد وحدات طباعة فلكسو (مجفف أشعة تحت الحمراء IR)： من 2 إلى 6 ألوان
توجيه لفة الورق:1
طول تكرار الطباعة:10” - 22.5”
خطوة الترس:1/8” (3.175مم)
قابل للتخصيص حسب الطلب
الموديل: FDYC920
أقصى عرض للورق: 920مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 380 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب في الدقيقة
أقصى قطر لرول الورق: 1500مم
عدد وحدات طباعة فلكسو (مجفف أشعة تحت الحمراء IR)： من 2 إلى 6 ألوان
توجيه لفة الورق:1
طول تكرار الطباعة:10” - 22.5”
خطوة الترس:1/8” (3.175مم)
قابل للتخصيص حسب الطلب
الموديل: FDYC1000
أقصى عرض للورق: 1000مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 380 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب في الدقيقة
أقصى قطر لرول الورق: 1500مم
عدد وحدات طباعة فلكسو (مجفف أشعة تحت الحمراء IR)： من 2 إلى 6 ألوان
توجيه لفة الورق:1
طول تكرار الطباعة:10” - 22.5”
خطوة الترس:1/8” (3.175مم)
قابل للتخصيص حسب الطلب

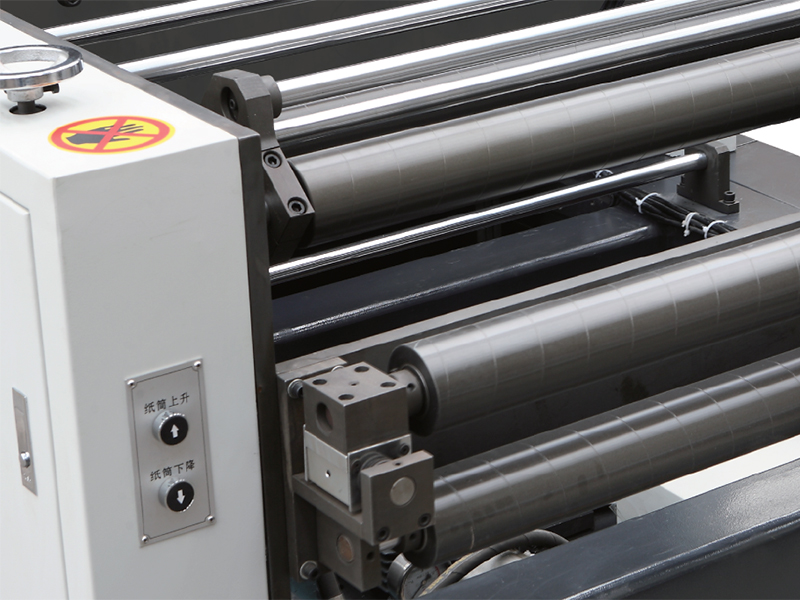

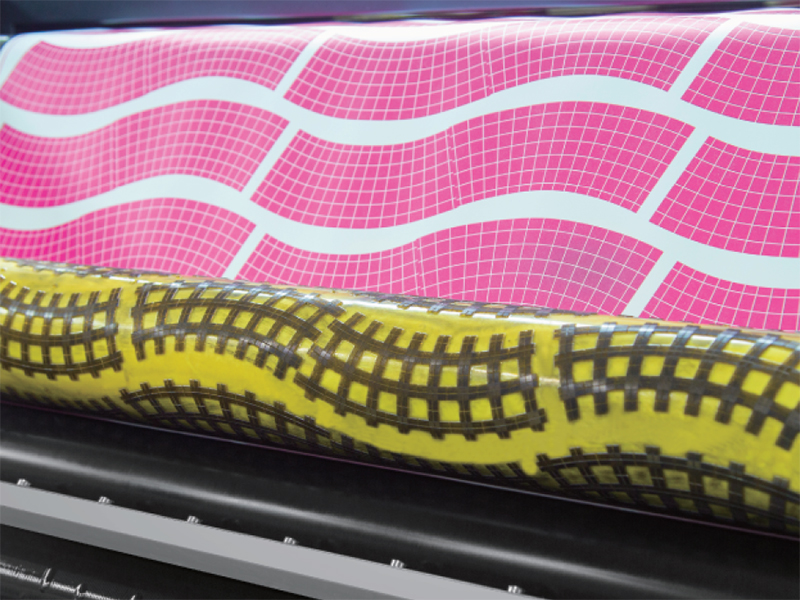

- تعتمد أسطوانة أنيلوكس لتحقق النقل الدقيق للحبر؛

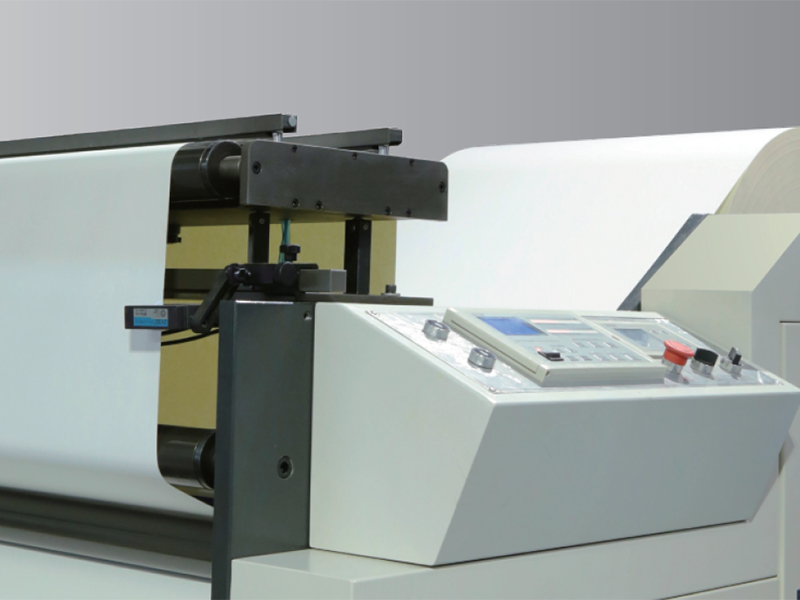

- يتم التحكم في شد فك الرول بواسطة وحدة التحكم في الشد لشركة Mitsubishi اليابانية الأوتوماتيكي؛
- تتميز كل وحدة طباعة لوحدة التحكم في التسجيل بزاوية 360 درجة؛
- كل وحدة طباعة لديها وحدة تجفيف بالأشعة تحت الحمراء IR؛
- يتم التنظيف الأوتوماتيكي لأسطوانة أنيلوكس بواسطة شفرة إزالة الحبر الزائد "doctor blade" عندما لا يتم استخدامها وتعمل تحت سرعة دوران التباطؤ، وبذلك تمنع الحبر من الجفاف؛
- تستخدم وحدة التشغيل بالتردد المتغير المستوردة لتشغيل المحرك الرئيسي؛
- توجيه رول الورق، الطباعة، التجفيف بالأشعة تحت الحمراء IR، التخريم، كلها تنفذ في مسار واحد؛
| PLC | DVP28SV11T2 | شركة Delta التايوانية |
| PLC | DVP16SP | شركة Delta التايوانية |
| PLC | DVP04DA | شركة Delta التايوانية |
| محرك السيرفو | ASDA-3023-B2 | شركة Yaskawa اليابانية |
| شاشة اللمس | TK6070IQ | شركة Weinview التايوانية |
| محول التردد | VFD055CB43A | شركة Delta التايوانية |
| المفتاح | شركة Schneider، شركة Siemens | |
| محول التردد | VFD015M43B-ZA | شركة Delta التايوانية |
| محرك السيرفو | ECMA-21830RS | شركة Yaskawa اليابانية |
| المحرك الرئيسي | CH3700-3-S-G1 | شركة Siemence |
