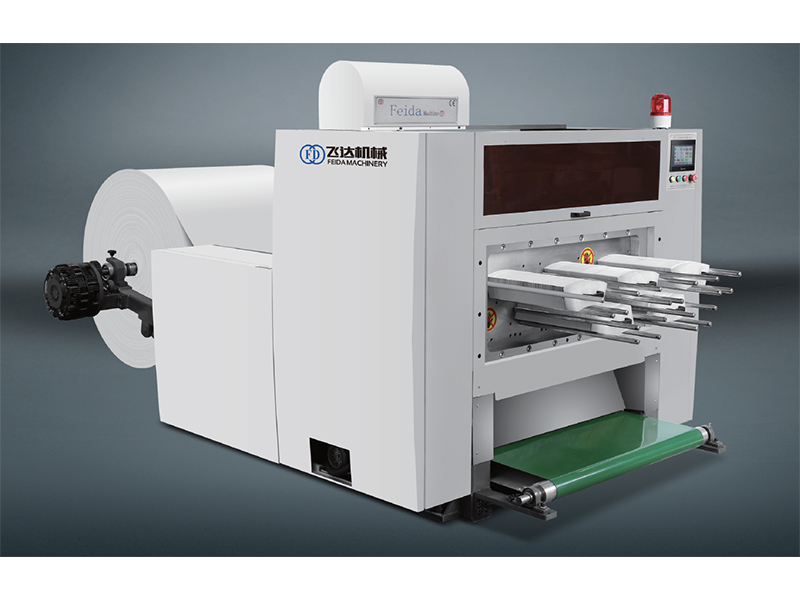

ماكينة تقطيع الورق بأسطمبات الكبس فئة FDC
Die Punching Machine

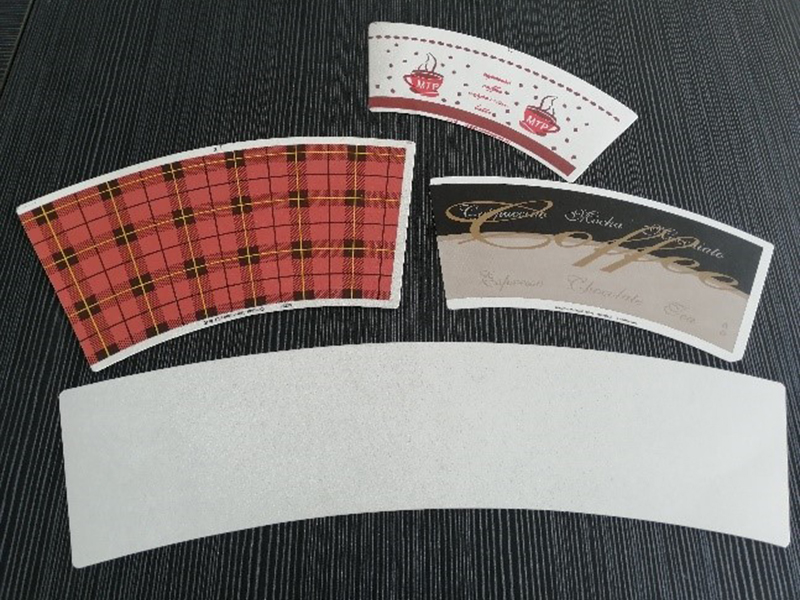

ماكينة تقطيع الورق بأسطمبات الكبس فئة FDC صنعت بشكل خاص لقطع فورمات الورق اللازمة لتصنيع الأكواب الورقية، الأطباق الورقية، العبوات الورقية، ومنتجات الورق ذات الاستخدام الواحد الأخرى.
ماكينة تقطيع الورق هذه مناسبة لتنفيذ القطع الدقيق بالقوالب لرول الورق بسمك ذو كثافة من 150 إلى 350 جرام لكل متر مربع (gsm)، بينما يتم تجميع الفضلات بالتزامن مع القطع.
| الموديل | FDC850 | FDC920 | FDC1000 | FDC1200 |
| أقصى عرض للورق | 850 مم | 920 مم | 1000 مم | 1200 مم |
| دقة القطع | ±0.20 مم | |||
| وزن الورق | من 150 إلى 400 جرام لكل متر مربع | |||
| سرعة الماكينة | من 280 إلى 380 مرة في الدقيقة | من 280 إلى 380 مرة في الدقيقة | من 280 إلى 330 مرة في الدقيقة | من 260 إلى 300 مرة في الدقيقة |
| ضغط الهواء | 0.6 ميجا باسكال | |||
| استهلاك الهواء | 0.25 متر مكعب لكل دقيقة | |||
| وزن الماكينة | 3.5 طن | 4 طن | 4.5 طن | 5 طن |
| أقصى قطر لرول الورق | 1500 مم | |||
| القدرة الكهربائية | 10 كيلو وات | 10 كيلو وات | 10 كيلو وات | 12 كيلو وات |
الموديل: FDC850
أقصى عرض للورق: 850مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 380 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب لكل دقيقة
وزن الماكينة :3.5 طن
أقصى قطر لرول الورق: 1500مم
القدرة الكهربائية: 10 كيلو وات
قابل للتخصيص حسب الطلب
الموديل: FDC920
أقصى عرض للورق: 920مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 380 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب لكل دقيقة
وزن الماكينة :4 طن
أقصى قطر لرول الورق: 1500مم
القدرة الكهربائية: 10 كيلو وات
قابل للتخصيص حسب الطلب
الموديل: FDC1000
أقصى عرض للورق: 1000مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 280 إلى 330 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب لكل دقيقة
وزن الماكينة :4.5 طن
أقصى قطر لرول الورق: 1500مم
القدرة الكهربائية: 10 كيلو وات
قابل للتخصيص حسب الطلب
الموديل: FDC1200
أقصى عرض للورق: 1200مم
دقة القطع: ±0.20مم
وزن الورق: من 150 إلى 400 جرام لكل متر مربع
سرعة الماكينة: من 260 إلى 300 مرة في الدقيقة
ضغط الهواء: 0.6 ميجا باسكال
استهلاك الهواء: 0.25 متر مكعب لكل دقيقة
وزن الماكينة :5 طن
أقصى قطر لرول الورق: 1500مم
القدرة الكهربائية: 12 كيلو وات
قابل للتخصيص حسب الطلب

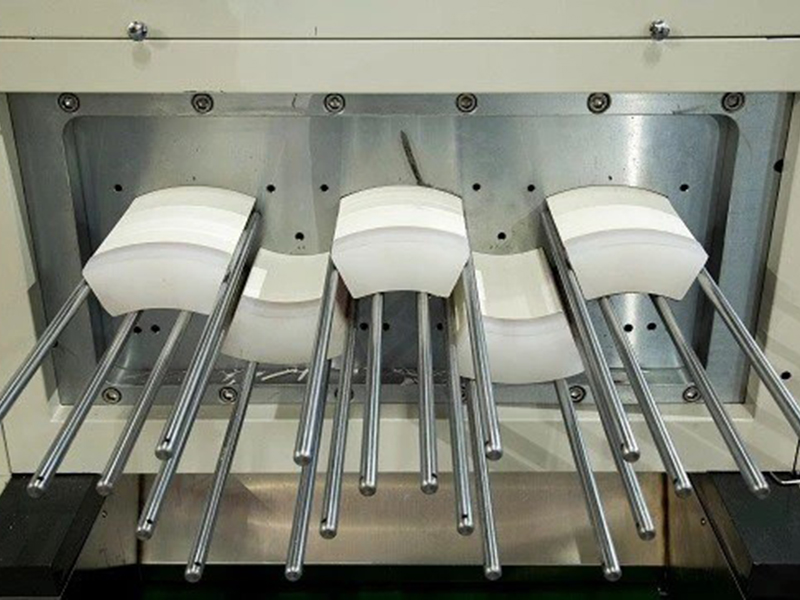

مكونة من ميكرو كمبيوتر، واجهة الاستخدام (HMI) ومحرك السيرفو، ماكينة تقطيع الورق بأسطمبات الكبس هذه تضمن دقة التموضع وقطع الجدران الجانبية وقاع الأكواب الورقية القوية. وبالتالي يمكن ضمان التشغيل المستقل لسرعة دورة تصل إلى 380 ضربة في الدقيقة.

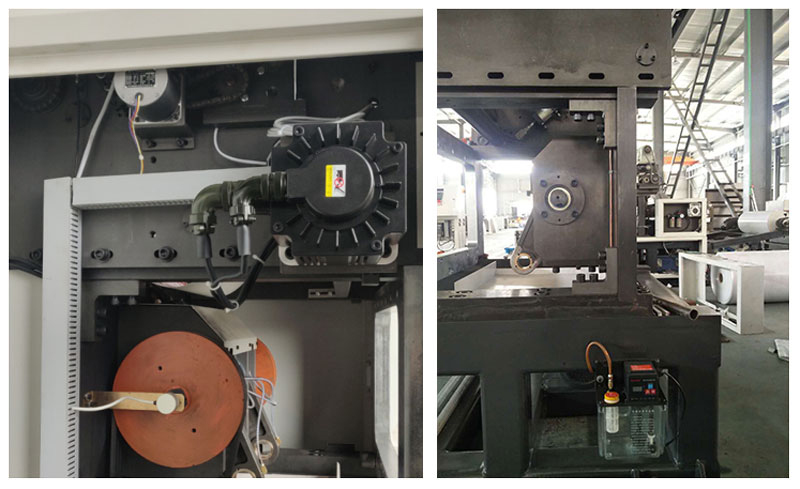

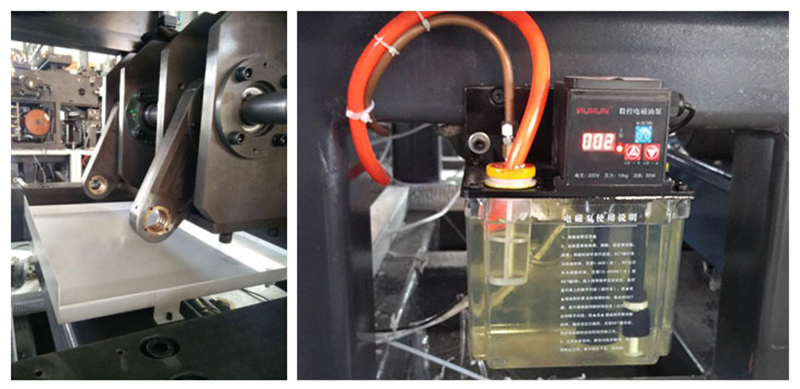

نظام التزييت تعتمد المشغل الرئيسي للتزييت المنتظم، حيث تقلل الاحتكاك و إطالة عمر الاستخدام للماكينة. يمكن ضبطها للتزييت لمدة 10 ثواني في كل 6 دقائق.

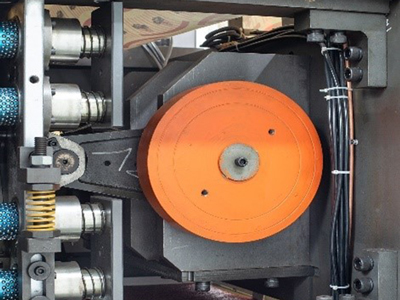

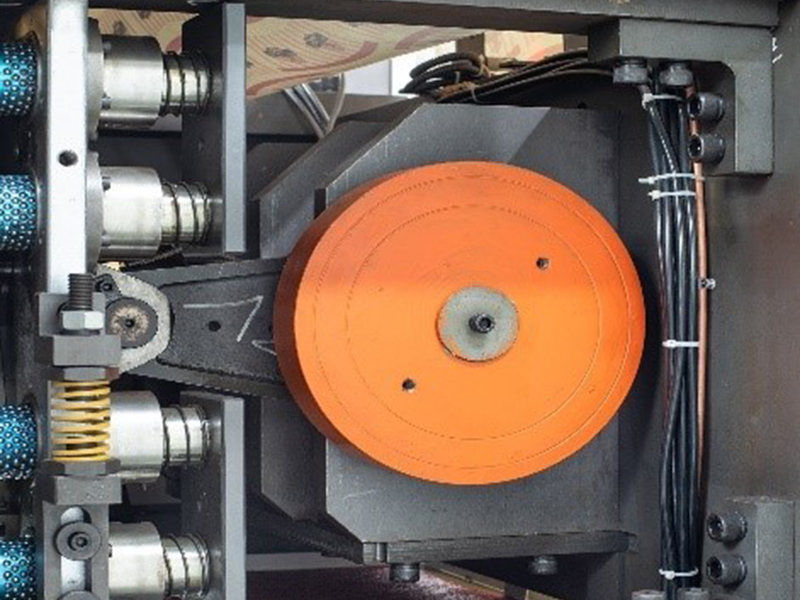

قوة القطع بالقوالب بداية من مشغب التردد المتغير الموثوق 5.5 كيلو وات، والتي تعمل على تقليل استهلاك الطاقة وتعزيز تنظيم السرعة غير المتدرج. عندما تستخدم مع حذافة كبيرة، تضمن قوة القطع القوية والمستقرة مع توفير الطاقة بشكل كبير.

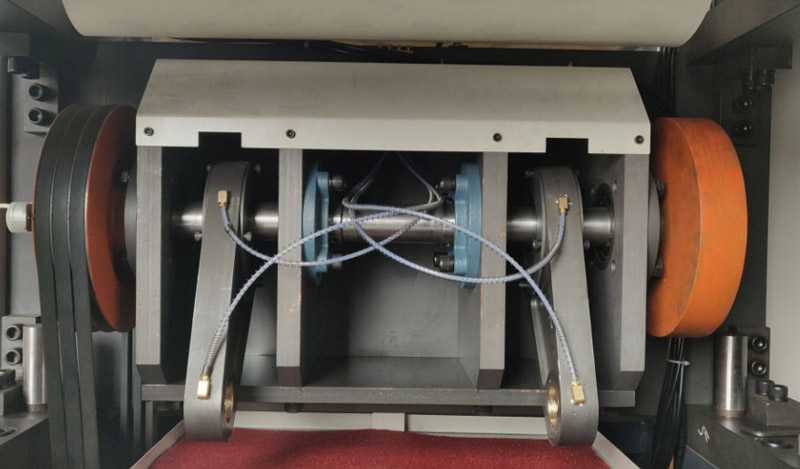

إلى جانب ذلك، تم تركيب ذراعين متأرجحين لتوفير الراحة الكبيرة للمشغلين أثناء عملية تغيير قالب القطع، بينما يضمن ضغط أكثر استقرار وأعالى في الإداء.

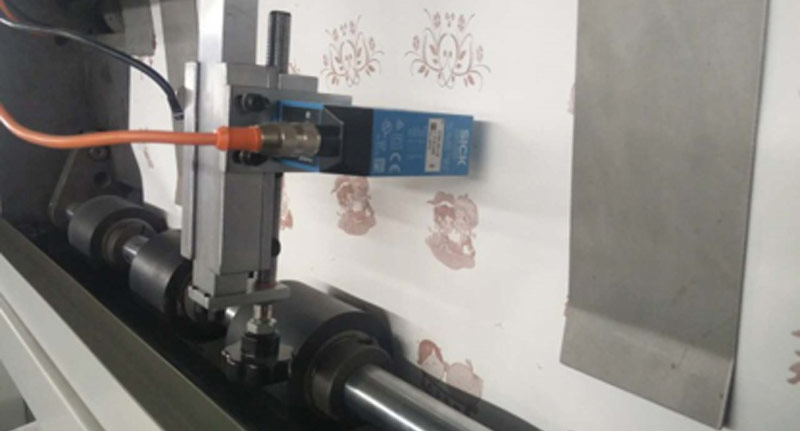

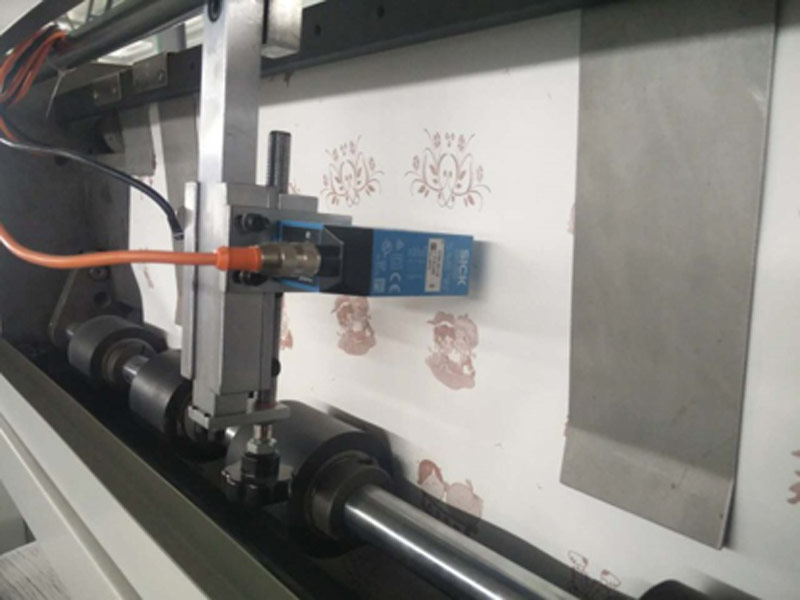

حيث يعمل الجمع بين المحرك الخطوي والحساس الكهروضوئي على التحديد بكفاءة الألوان المختلفة، وهذا يوفر التموضع بدقة عالية و التطابق الكامل مع الهدف.

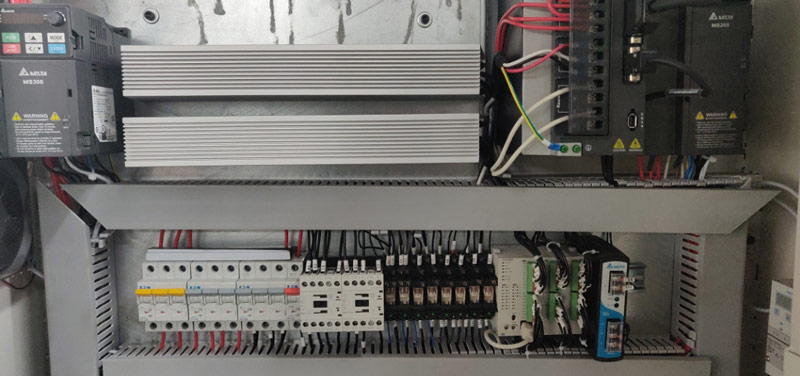

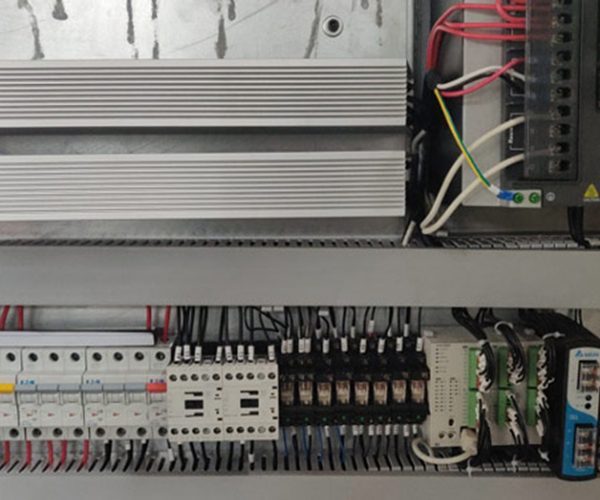

لوحة التحكم: تستخدم وحدة مشغل التردد المتغير لتشغيل المحرك الرئيسي، حيث تتميز بالاستهلاك المنخفض للطاقة والكفاءة العالية. نظام التحكم PLC وواجهة المستخدم HMI: الشاشة تعرض حالات التشغيل وبيانات الماكينة، كل البارامترات يمكن ضبطها من خلال الشاشة.
نظام التحكم الكهربائي: من خلال استخدام الميكرو كمبيوتر للتحكم، وحدة التشفير لقياس الزاوية والحساس الكهروضوئي للتتبع، تتم العمليات بالكامل بداية من تغذية الورق، النقل، التشكيل بالكبس والتسليم بنمط تحكم أوتوماتيكي. متوفر وحدة التحكم في شد الورق الأوتوماتيكية.

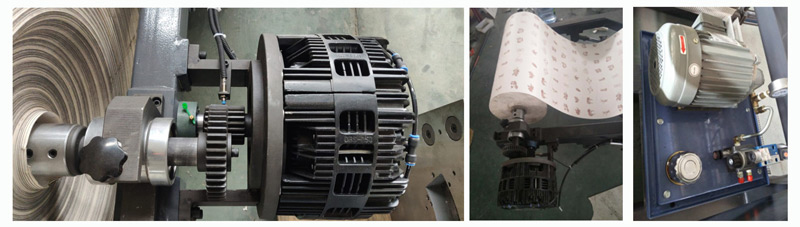

تعتمد وحدة التغذية العمود الهوائي لفك رول الورق، التحكم في الشد لضبط سرعة الفك، والنظام الهيدروليكي لدعم تحميل ورق يصل إلى وزن 1.5 طن. قطر رول الورق يصل إلى 1.5 متر.

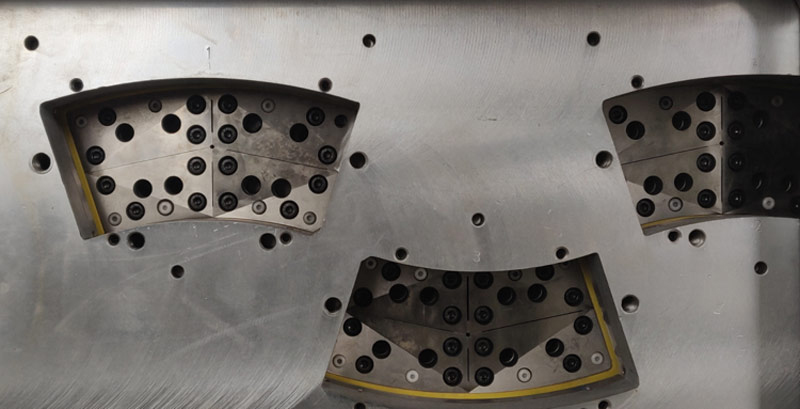

قوالب القطع بالكبس مصنوعة من مواد ذات جودة عالية مستوردة من سويسرا، حيث تتميز عمر الاستخدام الافتراضي الطويل الذي يصل إلى 400 مليون مرة . يمكن تجليخها من 4 إلى 5 مرات باستخدام ماكينة التجليخ السطحي بعد الاستخدام لفترة من الزمن. كل قالب قطع بالكبس يحتوي على 4 فجوات للقالب للضبط المرن.
